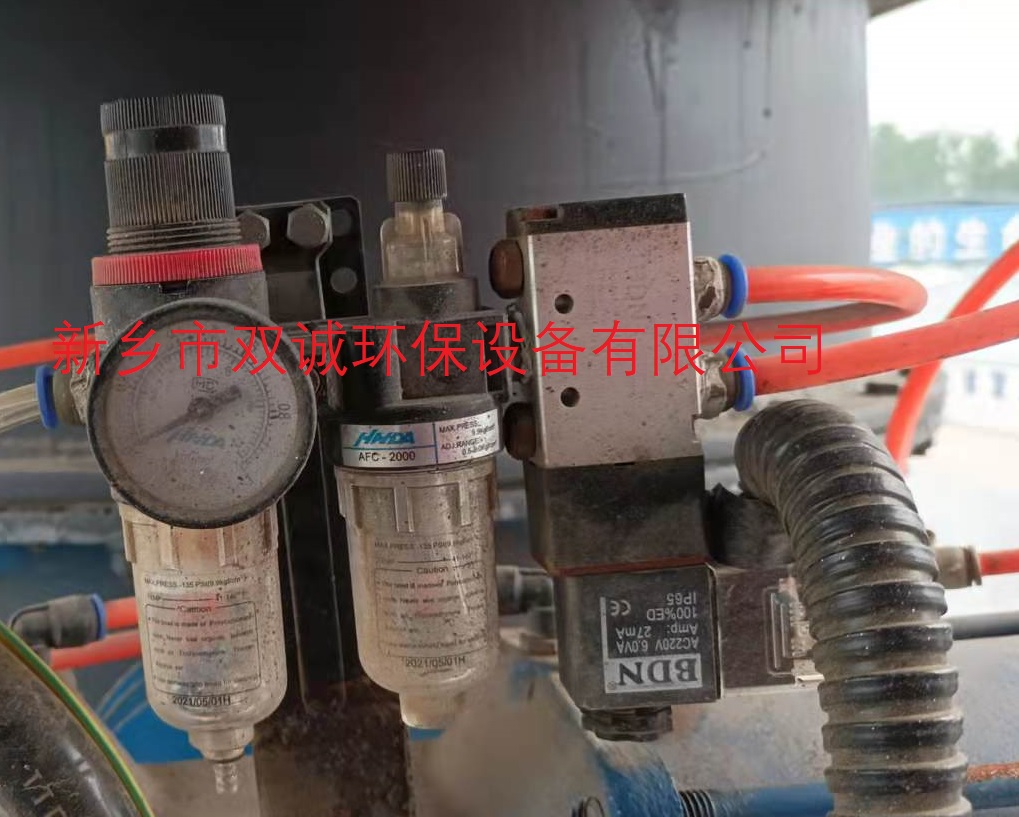

一、電磁閥的介紹與原理

      1、電磁閥的組成

         電磁閥是制冷系統中控制制冷劑自動通、斷的閥門。電磁閥可分為直接作用式和間接作用式兩種，用于商業制冷設備中的電磁閥一般為直接作用式。

         電磁閥由閥體和電磁頭兩部分組成，一般都是直動式的，所謂的直接啟閉式電磁閥，也就是利用電磁頭中的銜鐵直接控制閥孔的啟閉，孔徑一般在6-22mm之間。

         2、電磁閥的作用與工作原理

 制冷系統分高壓和低壓，液態和氣態，為了防止壓縮機停機后高壓液態的制冷劑對壓縮機形成沖擊，故采用電磁閥來保護，當壓縮機啟動前系統壓力處于平衡的狀態所以不存在沖擊，這時電磁閥供電打開壓縮機啟動，制冷劑循環制冷。

         當要停機時壓縮機斷電或停止后電磁閥快速斷電截止，高壓側的制冷劑不會反方向回到壓縮機，而是通過循環的方向通過壓縮機，慢慢的整個制冷系統有與壓縮機的停止壓力慢慢的恢復平衡。

          工作原理：當制冷設備啟動時，電磁線圈產生電磁力把閥門打開，電磁頭中的線圈通電時，線圈與銜鐵產生感應磁場，銜鐵帶動閥針上移，閥孔被打開，流體正常流動。當達到設定溫度時，電磁頭中線圈斷電時，磁場消失，銜鐵靠自雨和彈簧力下落，閥針將閥孔關閉，流體停止流動。

         電磁閥的選用一般應根據系統的流量選擇合適接管口徑的電磁閥，同時還要考慮其工作電壓、適用的環境溫度、工作壓力等參數要求。在進行電磁閥安裝時，電磁閥的閥體應與管道垂直，以保證電磁閥閥芯能輕松地上下運動。

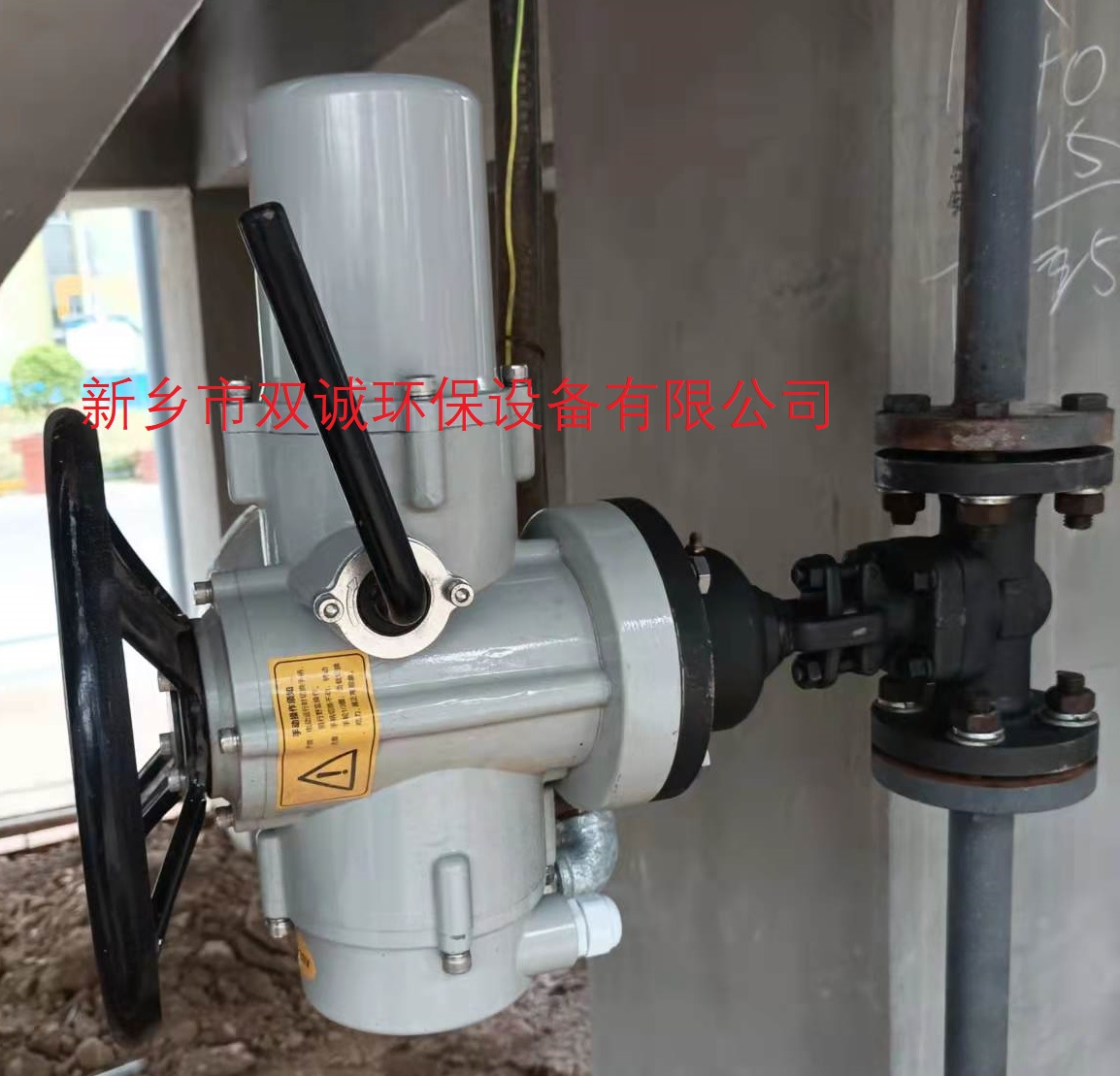

         二、電動閥的介紹與原理

        電動閥分兩種，一種為角行程電動閥，由角行程的電動執行器配合角行程的閥使用，實現閥門90度以內旋控制管道流體通斷；另一種為直行程電動閥：由直行程的電動執行器配合直行程的閥使用，實現閥板上下動作控制管道流體通斷。通常在自動化程度較高的設備上配套使用。

       電動閥通常由電動執行機構和閥門連接起來，經過安裝調試后成為電動閥。電動閥使用電能作為動力來接通電動執行機構驅動閥門，實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。

        電動閥的驅動裝置為可逆的電動馬達，通過馬達一定時間的轉動來驅動閥芯控制閥門，采用DO或者AI模擬信號控制，可以對管道介質的流量進行調節，在特定的管道環境中也能改用數字信號控制。

        三、電動閥與電磁閥的差異

         1、電磁閥有優秀的防泄漏性能，啟閉迅速，功率小，適合在一些腐蝕、毒性等化學物質管道中作為切斷截止使用；電動閥多數用于管道流量的調節，正常安裝在送風制冷管道的出氣口處，還能用在液體管道中，在酒水飲料生產的罐裝管道和污水處理管道等管路中應用很廣。

          2、電磁閥用于液體和氣體管路的開關控制，是DO控制。一般用于小型管道的控制。電動閥用于液體、氣體和風系統管道介質流量的模擬量調節，是DO或AI控制。在大型閥門和風系統的控制中也可以用電動閥做兩位開關控制。

         3、電磁閥只能用作開關量，是DO控制，只能用于小管道控制，常見于DN50及以下管道，往上就很少了；電動閥可以有AI反饋信號，可以由DO或AO控制，比較見于大管道和風閥等。

         4、電磁閥通過線圈驅動，只能開或關，開關時動作時間短；電動閥的驅動一般是用電機，開或關動作完成需要一定的時間，模擬量的可以做調節。

         5、電磁閥一般自身流通系數很小，而且工作壓力差很小。比如一般25口徑的電磁閥流通系數比15口徑的電動球閥小很多。但是可以控制氣缸驅動大口徑蝶閥等。電磁閥的驅動是通過電磁線圈，比較容易被電壓沖擊損壞。相當于開關的作用，就是開和關2個作用。

         6、電動閥的驅動一般是用電機，比較耐電壓沖擊。電磁閥是快開和快關的，一般用在小流量和小壓力，要求開關頻率大的地方，電動閥反之。電動閥閥的開度可以控制，狀態有開、關、半開半關，可以控制管道中介質的流量而電磁閥達不到這個要求。

         7、電磁閥適合一特殊地工藝要求，比如泄漏、流體介質特殊等，價格較便宜；電動閥一般用于調節，也有開關量的，比如：風機盤管末端、蒸汽等管道開閉。
